單柱重算

功能與適用時機

讀取柱配筋時，計算後部分配筋出現矩柱異常的NG訊息，可以用下列方式重算：

下圖案例：
CB3 尺寸讀取異常

確認NG目標

NG內容說明
正常狀態：程式讀取 CB4 柱配筋圖時，可正確讀取斷面框尺寸 (115×105) 且與斷面尺寸相符，報表回報OK；
讀取 CB3 柱配筋圖時，外箍筋線 (96×111) 被誤判為斷面線，導致與斷面尺寸 (105×120) 比對不符，報表回報NG。

NG原因

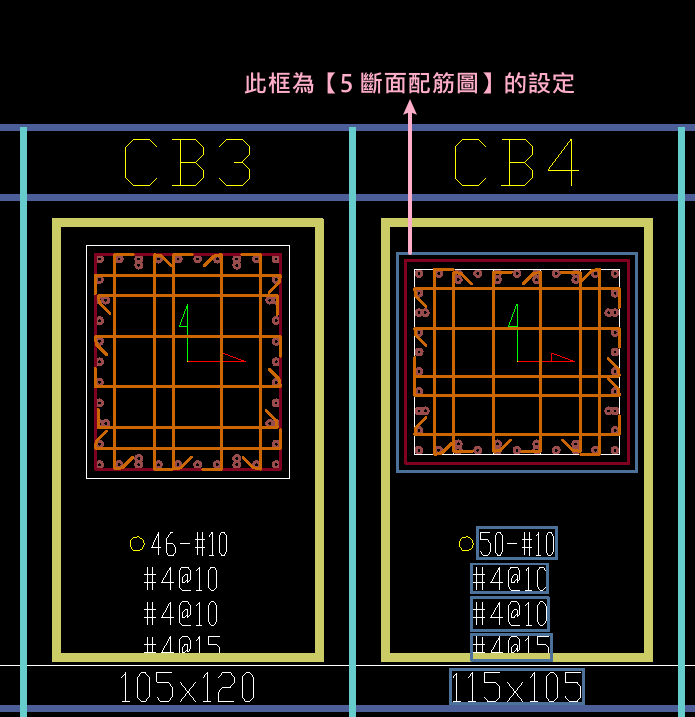

於【柱表】>【5 斷面配筋圖】所設定的斷面框太小。
程式判定時，會依據框選範圍偵測各個斷面圖的相對位置，若框選範圍無法完全涵蓋斷面圖，則可能導致誤判。

Step1.

 回到樹狀區【柱表】>【5 斷面配筋圖】按右鍵開啟功能選單，點選【2.清空】。

Step2.

【5 斷面配筋圖】按右鍵開啟功能選單，點選【1.設定】，重新設定斷面配筋圖。

※ 提醒：設定【5 斷面配筋圖】時，可選擇此張配筋圖中 最大的柱斷面 框選設定。

Step3.

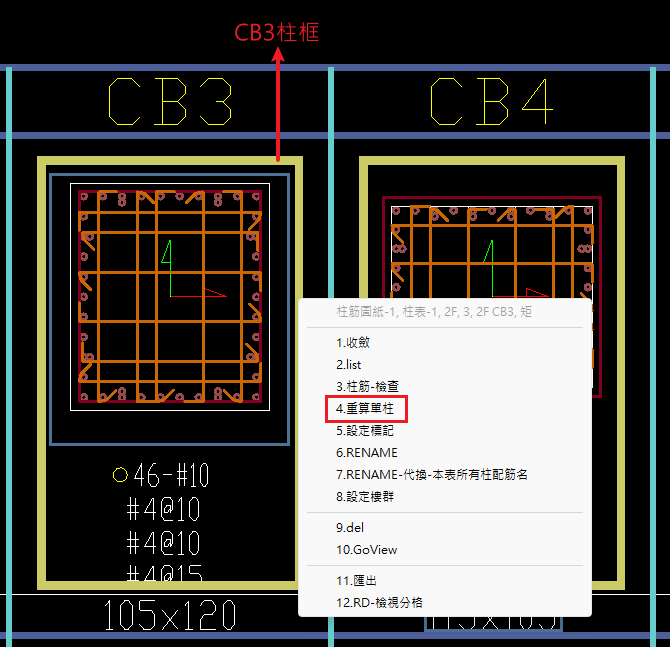

重新框選後，針對有誤判之配筋於柱框(黃色框)按右鍵開啟功能選單，選取【4.重算單柱】

Step4.

於左下方參數區，按【2.9計算】，產生計算結果報表。

【重算單柱】功能說明：

在不異動其它已完成辨識的柱配筋資料，重新參考柱表1~9項之設定，重新計算單柱資料。
