編輯: 組合箍筋

功能與適用時機

柱配筋中箍筋是由左右兩邊箍筋組合而成的

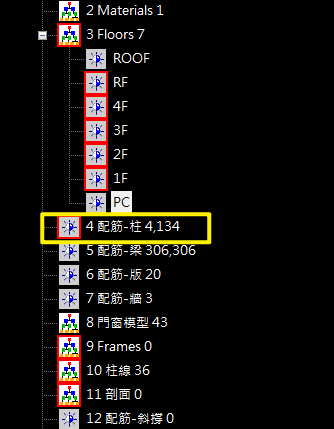

開啟圖檔時如未顯示鋼筋，請確認樹狀區節點【4 配筋-柱】紅框打開與按即可顯示鋼筋。

Step1. 刪除原箍筋

將圖形區切換至四格畫面，於平面圖視窗區(左上角)，對配筋圖中的外箍筋按右鍵開啟功能選單，點選【1.del】進功能
於參數區點選【刪除,F9】>【是】

Step2. 重新設定閉合箍

於樹狀區找到指定配筋，進功能重新設定閉合箍

案例：修改指定配筋2F C8

【4 配筋-柱】按右鍵開啟功能選單 > 選擇【展開】>【2F】右鍵 >【展開】>【2F C8】右鍵 >【展開】>【配筋】右鍵 >【展開】>【箍筋】右鍵 >【2.輸入閉合箍】。

Step3. 設定參數
指定閉合箍型別、號數、尺寸
※ 提醒：記得扣保護層

案例：原配筋圖柱斷面尺寸為 70×40，扣除保護層5cm，箍筋尺寸為 60×30

Step4. 放置箍筋
於圖形區確認箍筋位置，並點擊左鍵確認放置箍筋

如已建立柱線產生施工圖，記得至圖形區切換至四格畫面，於施工圖視窗區(左下角)，進行重算圖面更新。
