編輯:組合箍筋 Copy
功能與適用時機
柱配筋中箍筋是由左右兩邊箍筋組合而成的
操作步驟(Steps)

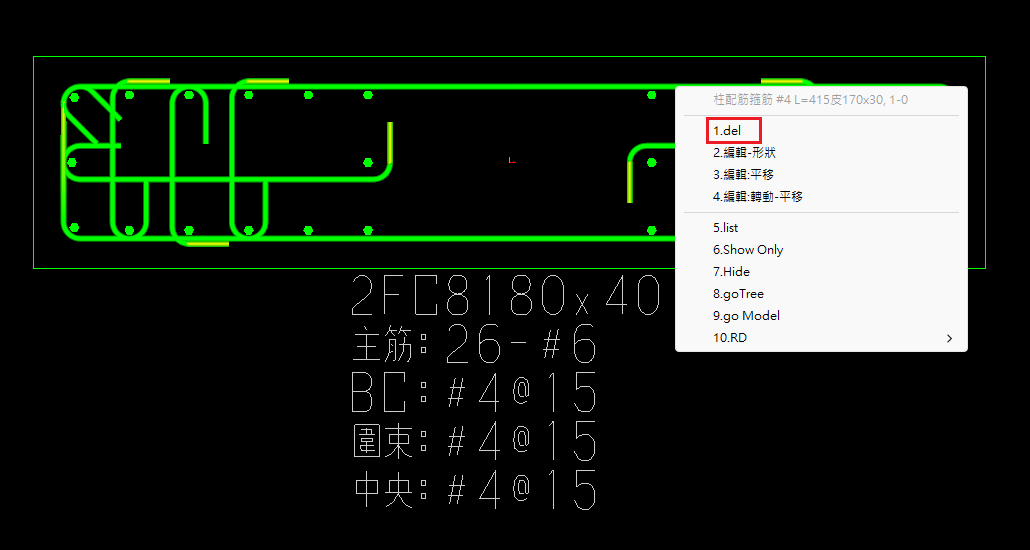

Step1. 將圖形區切換至四格畫面，於平面圖視窗區(左上角)，對配筋圖中的大箍筋按 右鍵 開啟功能選單，點選【1.del】，參數區點選【刪除,F9】

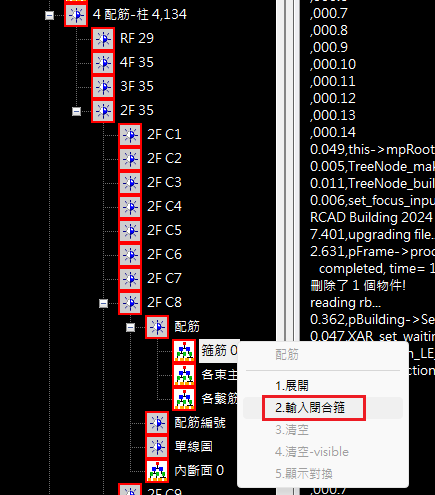

Step2. 回到樹狀區【4 配筋-柱】按右鍵選擇【展開】，點選【2F】按右鍵選擇【展開】，點選【2F C8】按右鍵選擇【展開】，點選【配筋】按右鍵選擇【展開】，點選【箍筋】按右鍵選擇【2.輸入閉合箍】。

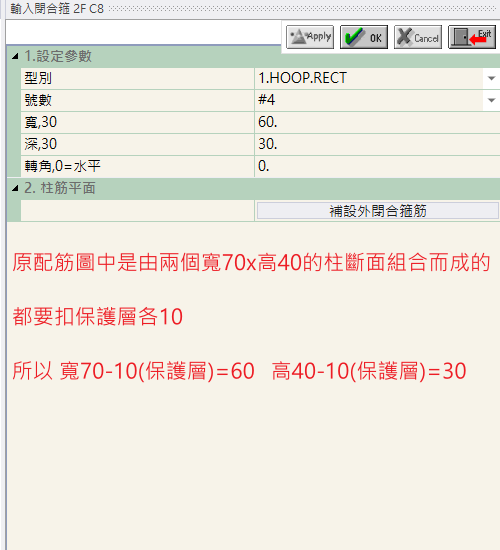

Step3. 輸入閉合箍參數
計算結果(Output)
閉合箍 寬60 高30，左右兩區分別放置
提醒：如已完成施工圖的使用者，記得回圖形區中施工圖(左下角)，進行重算圖面更新。
